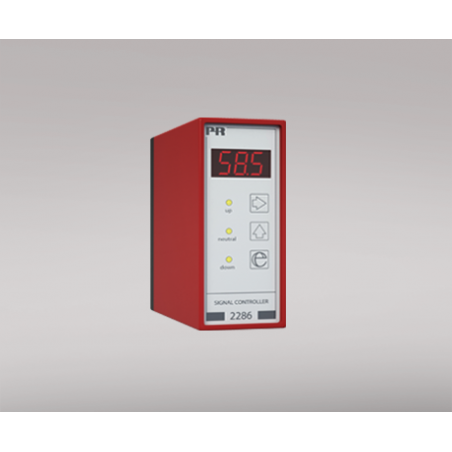

Controler de semnal 2286

Caracteristici avansate

Programat prin interfața cu utilizatorul care constă dintr-un afișaj cu 3 cifre și 3 taste funcționale pe panoul frontal.

Aplicație

Controler pornit/oprit PID, controler în trepte PI sau controler cu 3 benzi cu intrare analogică sau Pt100.

Ca amplificator de declanșare cu reglare a punctului de referință prin semnal extern de curent/tensiune cu zonă neutră în jurul valorii de referință.

Caracteristici tehnice

Canalele A și B pot fi programate liber prin tastele frontale și JP1 și JP2 la curent în domeniul 0...20 mA sau tensiune în domeniul 0...10 VDC.

Intrare de temperatură liniarizată Pt100 în domeniul -99...+850°C cu conexiune cu 3 fire.

Controler PID on/off cu setarea precisă a parametrilor de reglare XP (bandă proporțională), TI (timp de integrare) și TD (timp de diferențiere).

Funcțiile includ controler în trepte și bandă PI, funcție dl/dt și comparator sau amplificator de declanșare cu un punct de referință extern.

2 ieșiri releu cu un contact de fermă conectat la un punct comun.

Ieșirile releului pot fi instalate în circuitele PELV/SELV.

Montare pentru o priză standard cu 11 poli care poate fi adaptată pentru utilizarea pe șină DIN sau plăci cu adaptorul PR 7023 și cheia de montare 7024.
