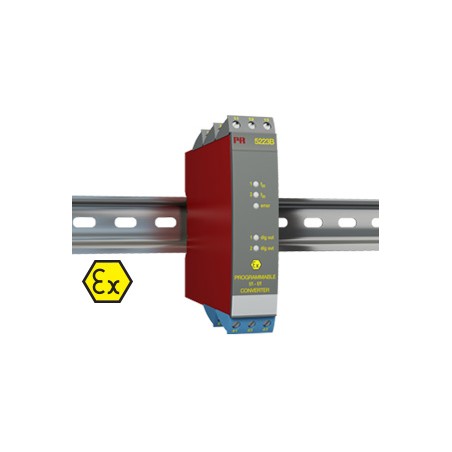

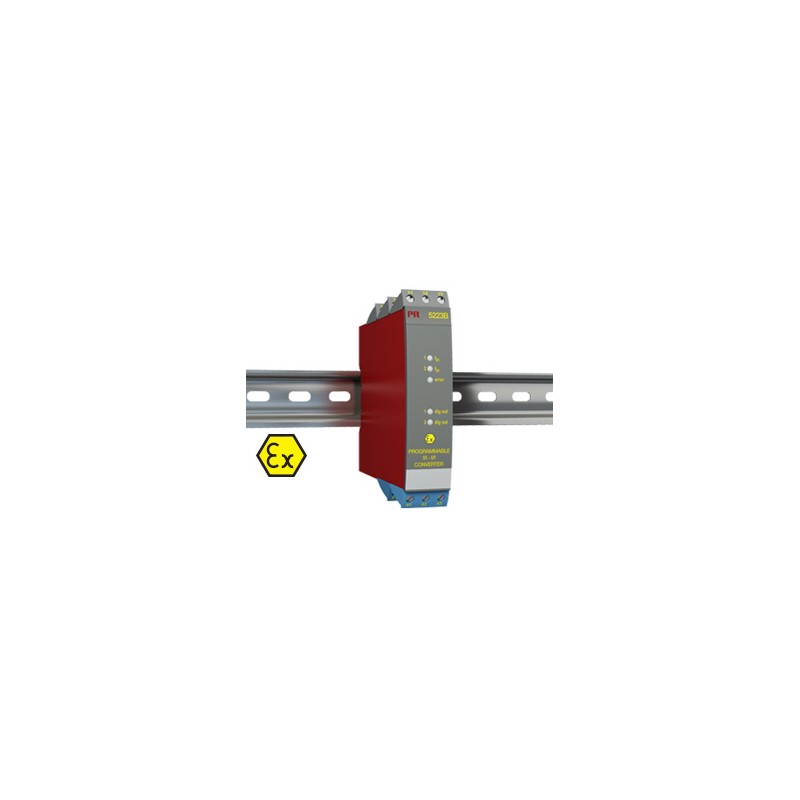

Convertor programabil f/I-f/f 5223B

Calculator de impulsuri / generator de frecvență

Izolarea galvanică

ATEX I.S. versiune

Ieșire analogică de curent și tensiune

Ieșire PNP / NPN, relee opționale

Alimentare universală

Caracteristici avansate

Transmițătorul 5223 poate fi configurat cu un PC standard și unitatea de comunicații Loop Link sau livrat complet configurat.

Aplicație

Funcția f/I realizează conversia frecvenței în curent și tensiune.

Funcția f/f poate fi utilizată pentru împărțirea sau multiplicarea impulsurilor și ca un tampon care colectează trenuri rapide de impulsuri.

Un factor de scară poate fi introdus în toate funcțiile. Folosind ambele intrări digitale, este posibilă adăugarea sau scăderea impulsurilor.

Funcția generator de frecvență este utilizată ca de ex. o bază de timp sau un generator de ceas.

Protecție la inversarea polarității de intrare și alimentare.

Semnale de ieșire de curent și tensiune separate galvanic de alimentare și de intrări.

Ieșiri digitale programabile, inclusiv opțiuni NPN, PNP sau releu.

Unitățile ATEX au intrare pentru contact mecanic și senzor inductiv de proximitate NAMUR.

Caracteristici tehnice

5 LED-uri frontale, indicând intrările active f1 și f2 (nu NPN), Dig.out.1 și 2 ieșiri active și un semnal de eroare programabil.

Ieșirea de curent analogică poate fi configurată la orice curent în intervalul 0...20 mA.

Domeniul de ieșire a tensiunii este selectabil între 0...10 VDC și 0...1 VDC prin utilizarea jumperilor interni.

Interval de intrare:

Frecvență: 0...20.000 Hz

Tipuri de senzori: NAMUR, taho, NPN, PNP, TTL, S0

Interval de ieșire:

Ieșire curent și tensiune: 0...20 mA / 0...10 V

Ieșiri relee: 0...20 Hz

Ieșire NPN și PNP ca f/f: 0...1000 Hz

Ieșire NPN și PNP ca generator: 0...20.000 Hz
