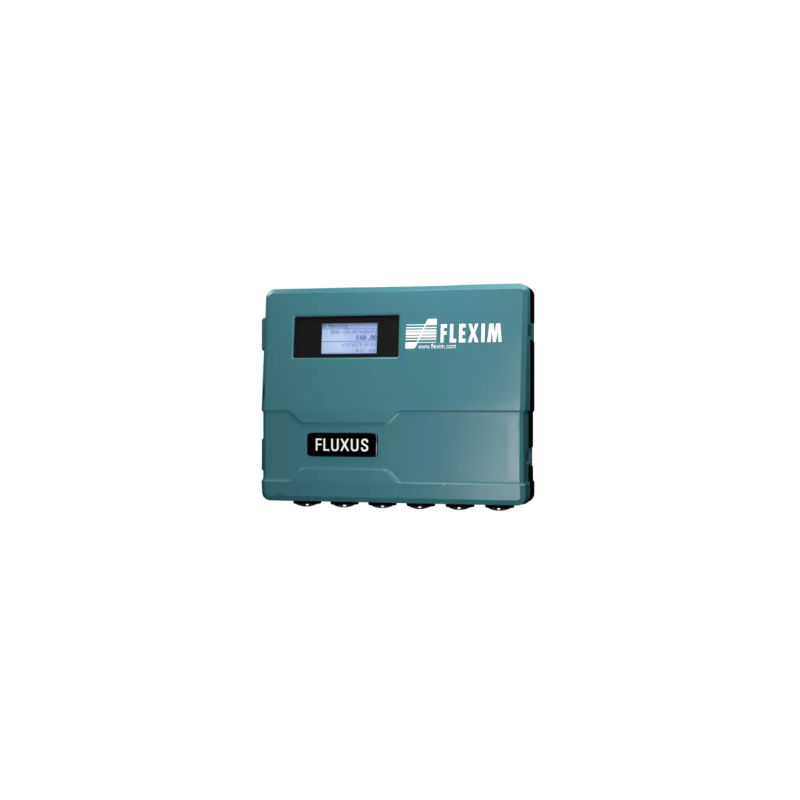

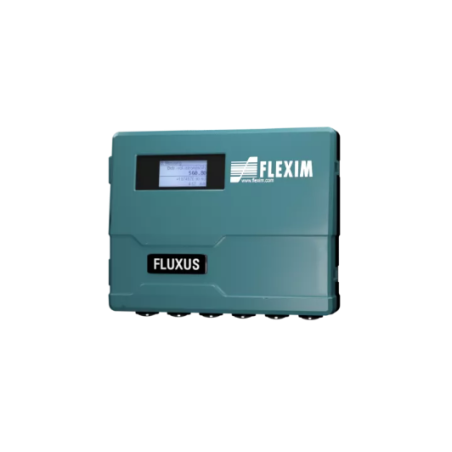

FLUXUS G721

FLUXUS G721 este un progres tehnologic în domeniul măsurării volumului și debitului masic al gazelor cu ultrasunete cu clemă.

Cu designul său hardware de ultimă generație și procesarea puternică a semnalelor digitale, acesta depășește orice alt debitmetru de gaz cu ultrasunete neintruziv în ceea ce privește precizia, fiabilitatea și versatilitatea.

Filtrele de semnal extrem de sofisticate, capacitățile de procesare mai rapide ca niciodată și algoritmii de măsurare avansați fac din debitmetrul de gaz cu clemă ultrasonică FLUXUS G721 soluția de măsurare cu setare standard pentru orice aplicație industrială - chiar și pentru cele mai dificile.

Contorul se adaptează automat la condițiile de măsurare respective și compensează perturbațiile profilului de curgere, cum ar fi dispersia fasciculului și zgomotul transmis de structură, permițând măsurători și mai precise și mai fiabile. Ciclurile de măsurare extrem de rapide permit monitorizarea precisă în timp real a proceselor extrem de dinamice.

Depășirea limitelor

Debitmetrul de gaz cu clemă FLUXUS G721 oferă măsurarea neintruzivă a debitului pentru aproape orice tip de gaz (de la gaze naturale la gaze de proces) pe o gamă largă de diametre de țevi (de la 6 mm la peste 2 m), independent de grosimea peretelui, de material și de presurizarea internă (fără limitare de presiune maximă și pornind de la o presiune de până la 3 bari la conductele din oțel și sub presiunea atmosferică la conductele din plastic). Chiar și gazele fierbinți de până la +200°C nu reprezintă o provocare pentru debitmetrul de gaz FLUXUS G721.

Pe lângă tehnologia avansată de procesare și evaluare a semnalelor, FLEXIM acordă o atenție deosebită în cadrul procesului de fabricație a debitmetrului, asigurând cea mai mare precizie și fiabilitate. Pentru a obține o stabilitate reală a punctului zero, FLEXIM potrivește cu atenție fiecare pereche de transductoare ultrasonice în funcție de caracteristicile lor individuale. Datorită sondelor de temperatură unice încorporate în transductor, FLUXUS G721 detectează și compensează automat diferențele de temperatură dintre țeavă și transductor, excluzând deriva măsurătorilor (reglementări ANSI/ASME MFC-5.1.-2011). De asemenea, fiecare transductor și emițător este calibrat din fabrică, garantând preciziile specificate și asigurând cea mai înaltă trasabilitate și flexibilitate.

În plus, FLUXUS G721 împărtășește toate avantajele comune ale debitmetrelor noastre de gaz cu clemă FLUXUS în ceea ce privește ușurința instalării, eforturile de întreținere inexistente și rentabilitatea de neegalat.

Fiind debitmetrul preferat pentru o gamă foarte largă de aplicații în aproape orice sector industrial, FLUXUS G721 este disponibil cu două tipuri diferite de carcase: aluminiu pentru aplicații standard și oțel inoxidabil pentru funcționarea în medii periculoase și foarte corozive (certificat ATEX / IECEx Zona 2 și FMc Clasa I, Div. 2).

Gata pentru industria 4.0

Acest debitmetru de gaz cu clemă cu ultrasunete este prevăzut cu toate protocoalele de comunicare uzuale: HART, Modbus, Foundation Fieldbus, Profibus PA, BACnet și M-Bus permit comunicarea bidirecțională pe teren și diagnosticarea online. FLUXUS F721 este, de asemenea, cu un pas înainte în ceea ce privește ghidarea utilizatorului și diagnosticarea. Acesta poate fi ușor de setat și configurat prin USB. Conectivitatea sa Ethernet oferă capacități suplimentare de comunicare bidirecțională.

O valoare suplimentară este adăugată de capacitățile avansate de automonitorizare a contoarelor și de posibilitatea înregistrării datelor în funcție de evenimente. Debitmetrul controlează permanent calitatea măsurătorilor. Astfel de valori, dar și orice alte date de măsurare, precum și datele introduse din exterior, de exemplu presiunea și temperaturile, pot fi alese pentru a declanșa funcționalități de contor liber definite. De exemplu, în cazul în care calitatea măsurătorii scade sub o valoare predefinită, poate fi pornită automat o înregistrare temporară a datelor de măsurare de înaltă rezoluție. O astfel de funcționalitate de declanșare bazată pe evenimente liber configurabile nu este perfect potrivită doar pentru diagnosticarea măsurătorilor, ci și mai mult pentru monitorizarea precisă a proceselor, precum și pentru supravegherea și controlul operațiunilor critice.

Fără întreruperea procesului pentru instalare, fără lucrări de tubulatură - fără întreținere (nu este nevoie de lucrări frecvente în zone periculoase)

Certificat pentru funcționarea în zone periculoase (FMc Clasa I, Div. 2, ATEX, IECEx Zona 2)

Dinamică de măsurare rapidă (ieșirea datelor de măsurare la fiecare 10 ms), captarea fluxurilor foarte pulsatorii

Măsurători fiabile ale gazelor umede (până la LVF de 5%)

Siguranță operațională ridicată, fără risc de scurgeri

Independent de materialul țevilor, de grosimea peretelui și de presiunea internă

Lecturi de măsurare precise și repetabile - chiar și la debite extrem de mici (raport de reducere ridicat)

Foarte eficient din punct de vedere al costurilor în comparație cu instrumentația umedă

Fiecare sistem de măsurare este precalibrat în cadrul companiei (trasabil la standarde naționale) și livrat cu un certificat de calibrare

Traductoarele potrivite, compensarea integrată a temperaturii (în conformitate cu reglementările ANSI/ASME MFC-5.1-2011) și procesarea digitală a semnalelor garantează o stabilitate ridicată a punctului zero și citiri de măsurare fără deviații

Cuplajul permanent cu plăcuțe de cuplare unice, dispozitivele de montare securizate FlexSpring garantează o presiune de contact durabilă, chiar și pe conductele cu vibrații puternice

Comunicare bidirecțională, precum și capabilități de parametrizare și diagnosticare la distanță

Permite monitorizarea completă a proceselor, precum și supravegherea și controlul operațiunilor critice

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citire ±0,005 m/s

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1...2 % din citirea ±0,005 m/s

Repetabilitate: 0,15 % din citirea ±0,005 m/s

Domeniul vitezei de curgere: 0,01...35 m/s, în funcție de diametrul conductei

Transmițător pentru zona Ex: ATEX/IECEx Zona 2, FM Clasa I /Div 2

Alimentare electrică: 100-230VAC, 24DC, 12DC

Traductoare disponibile: Undă de forfecare/undă de lambo

pentru zonele Ex: ATEX/IECEx Zona 1/Zona 2

FM Clasa I - Div2

pentru gama de dimensiuni ale țevilor: 7 mm ... 1600 mm

pentru gama de temperaturi: -40°C ... +240°C / WI: -200°C ... +630°C

Ieșiri:

4-20mA activ/pasiv

4-20mA HART activ/pasiv

impulsuri/frecvență/binare

Intrări:

Pt100/Pt1000

4-20mA activ/pasiv

Intrare binară

Comunicare digitală:

Modbus RTU/TCP

BACnet MSTP/IP

M-Bus

Profibus PA

Foundation Fieldbus

Verificare avansată a contoarelor (AMV): disponibilă
