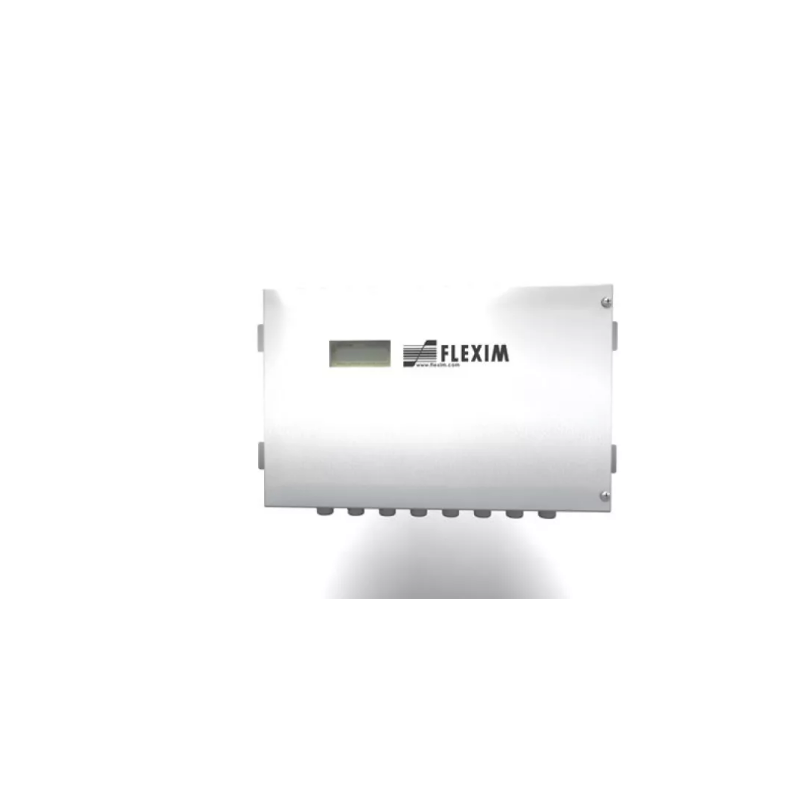

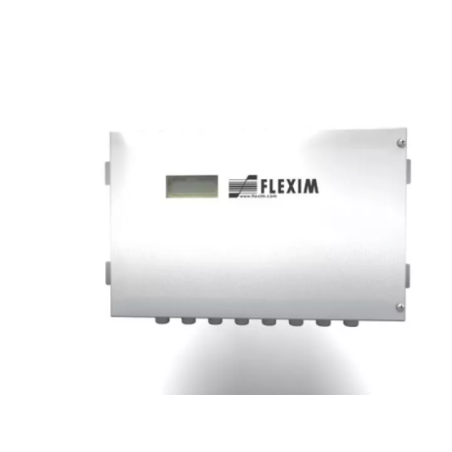

FLUXUS G736

Cel mai precis aparat de măsură cu clemă de pe piață

Debitmetrul de gaz FLUXUS G736 combină procesarea digitală a semnalelor de cea mai mare precizie cu avantajele bine-cunoscute ale tehnologiei ultrasonice neintruzive: ușurința instalării, designul modernizabil, precizia ridicată și performanțele excepționale. Cu 4 transductoare ultrasonice care funcționează în modul de reflexie, 8 trasee ultrasonice independente traversează mediul gazos, oferind o medie superioară a debitului de până la 4 planuri ale secțiunii de țeavă. Cu această configurație, debitmetrul G736 calculează media efectelor profilului de curgere transversală și realizează o compensare optimă și neintruzivă a debitului pentru locațiile de instalare nedorite, unde proximitatea insuficientă a țevilor drepte din amonte față de coturi, coturi sau alte instrumente adiacente creează perturbări ale debitului.

Media sincronizată a canalelor integrată FLEXIM duce la o întârziere practic nulă între diferitele canale și la un rezultat de măsurare foarte sincronizat și stabil, în ciuda posibilelor profile de curgere perturbate.

În aplicațiile cu trasee drepte mai lungi, aranjamentul cu 4 fascicule ultrasonice utilizat cu debitmetrul cu clemă de gaz G736 atinge o precizie, performanță și repetabilitate remarcabile, ceea ce îl face soluția preferată pentru măsurarea redundantă (măsurare de verificare) a contoarelor de transfer de custodie, pentru aplicațiile de detectare a scurgerilor și pentru măsurarea alocării, unde sunt necesare precizii ridicate.

Chiar și în cazul unor curse drepte mai scurte, corecția integrată a perturbațiilor asigură o măsurare precisă și foarte repetabilă într-un interval de incertitudine bine definit.

În plus, contorul compensează automat schimbările de compoziție a gazelor și realizează calcule precise ale debitului volumetric standard cu intrări de la cromatografele de gaze, chiar și în aceste condiții dificile.

Traductoarele cu compensare de temperatură, suprimarea superioară a zgomotului și un design extrem de robust oferă un grad de fiabilitate, durabilitate și precizie de neegalat - asigurând funcționarea perfectă a sistemului chiar și în cele mai dificile condiții de teren.  Debitmetrul de gaz G736 este potrivit chiar și pentru instalații subterane (clasificat IP68 / NEMA 6P).

Cât mai aproape de precizia Transferului de custodie pe care o puteți obține din afara conductei!

Debitmetrul cu ultrasunete G736 este capabil să atingă o precizie din clasa Custody Transfer. Prin principiul de măsurare, debitmetrele cu ultrasunete neinvazive prezintă o anumită incertitudine legată de grosimea peretelui țevii și de geometria acesteia. Cu toate acestea, aceste incertitudini sunt minimizate printr-o instalare atentă, o măsurare precisă a peretelui țevii și capacitatea inerentă de detecție a debitmetriei multiple cu 4 canale. În timp ce precizia intrinsecă a transferului de custodie "out of box" nu este posibilă cu măsurarea cu clemă, în multe aplicații pentru conducte, cum ar fi măsurarea de verificare, detectarea scurgerilor și altele, este posibilă calibrarea contorului G736 in-situ pentru a obține o precizie de clasă de custodie (dovedită de instalații de calibrare independente din industrie - rapoartele de testare sunt disponibile la cerere).

Precizia este un subiect pe care îl luăm foarte în serios, deoarece clienții noștri se așteaptă de la noi să depășim performanțele și să nu dezamăgim niciodată. Așadar, dacă doriți să aflați mai multe despre incertitudinea totală de măsurare pentru aplicația dvs. specifică, întrebați-ne și vă vom sfătui cu plăcere.

Precizie și repetabilitate ridicată - compensare a debitului - perechi de traductoare potrivite

Traductoare cu compensare de temperatură - traductoarele noastre sunt compensate automat pentru schimbările de temperatură ambientală în conformitate cu ANSI/ASME MFC-5.1-2011

Instalare ușoară, fără întreruperi de proces - design retrofittabil și compact

Nu necesită întreținere - fără piese mobile, fără uzură, plăcuțe de cuplare permanentă a transductorului fără gel/grasă

Siguranță operațională - fără căi de scurgere, fără contact direct cu fluidul

Medie sincronizată integrată a canalelor pentru compensarea perfectă a profilelor neomogene de curgere

Verificarea avansată a contorului FLEXIM vă oferă în orice moment informații detaliate despre starea de sănătate a contorului

Corecție integrată a perturbațiilor

FLEXIM Dynamic Gas Master pentru compensarea modificării compoziției gazelor

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1...2 % din citire ±0,005 m/s

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citirea ±0,005 m/s

Repetabilitate: 0,15 % din citirea ±0,005 m/s

Protecție împotriva exploziilor: ATEX/IECEx Zona 1,FM Clasa I Div. 1

Transmițător pentru zona Ex: ATEX/IECEx Zona 2 (certificare în curs)

FM Clasa I Div. 2 (certificare în curs)

Alimentare cu energie: 90...250 V/50...60 Hz sau ieșiri de 11...32 V c.c.

Interval de temperatură (peretele țevii): -40°C ... +240°C / WI: -200°C ... +630°C

Mărimi de măsurare: (în cazul în care nu este posibil să se atingă o temperatură de 100°C): Debitul volumetric, debitul masic, viteza de curgere, masa moleculară, densitatea operațională, debitul volumetric standard, valoarea calorică.

Canale de curgere: până la 4

Ieșiri:

4...20 mA activ/pasiv

impuls/binar/frecvență

Intrări:

Pt100/Pt1000; 4-20 mA activ/pasiv, curent

Comunicare digitală: Modbus RTU/TCP, HART, Profibus PA, FF H1, M-Bus, BACnet MS/TP

Funcții de diagnosticare: Viteza sunetului, amplitudinea semnalului, SNR, SCNR, deviația standard a amplitudinii și timpul de tranzit

Verificare avansată a contoarelor (AMV): disponibilă

Corecția perturbațiilor: disponibilă

Calcularea mediei canalelor sincronizate (SCA): disponibil
