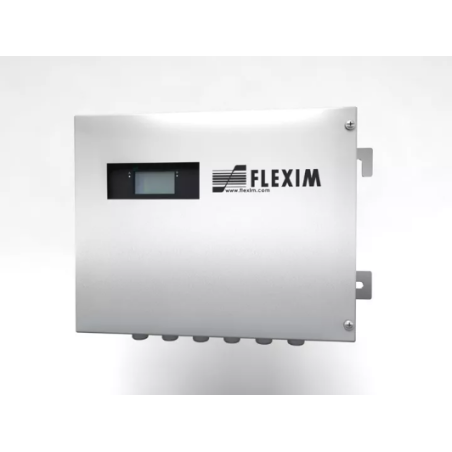

FLUXUS H721

Aparat de măsură cu ultrasunete Clamp-on pentru măsurarea debitului de volum standard și determinarea API în industria de prelucrare a hidrocarburilor

FLUXUS H721 este sistemul FLEXIM de măsurare a debitului și de analiză pentru industria de prelucrare a hidrocarburilor (HPI). Acest debitmetru non-intruziv sofisticat și foarte precis combină măsurarea foarte precisă a debitului cu ultrasunete și a vitezei sunetului cu funcții avansate de calcul și diagnosticare. Calculatorul HPI încorporat în debitmetrul neintruziv H721 calculează gravitatea API, densitatea operațională, densitatea în condiții de bază și vâscozitatea cinematică. Debitele volumetrice raportate de contor sunt compensate automat pentru temperatură și presiune în interiorul contorului, în conformitate cu standardele industriale ASTM1250, GPA TP25 și D4311, permițând astfel măsurarea precisă și dinamică a debitului volumetric standard al hidrocarburilor lichide.

În plus față de aceste capacități de măsurare avansate și sofisticate, debitmetrul FLUXUS H721 este echipat cu o bază de date specifică hidrocarburilor pentru o gamă largă de aplicații și condiții de proces, de la hidrocarburi ușoare la țiței/produse rafinate și hidrocarburi grele în rafinării, parcuri de rezervoare, terminale petroliere și conducte de transport de lichide. Deoarece procesele și operațiunile din domeniul petrolului și gazelor naturale variază de la o locație la alta, parametrizarea specifică aplicației este, de asemenea, ușor de realizat prin intermediul unui tabel ușor de editat de către utilizator care rezidă în emițător și care permite personalizarea denumirilor de lichide și a proprietăților fizice (densitate, API).

Aplicațiile tipice pentru FLUXUS H721 sunt detectarea scurgerilor și identificarea produselor în parcurile de rezervoare și în terminalele petroliere, măsurători de control al calității și verificarea sau înlocuirea temporară a dispozitivelor de măsurare staționare.

Precizie și fiabilitate - Măsurare neintruzivă a debitului cu ultrasunete de ultimă generație

Debit și analiză avansată - Identificarea automată a fluidului și detectarea interfețelor

Compensare standard a debitului de volum - Intrări de presiune și temperatură

Stabilitate superioară a temperaturii - Deriva zero.  Traductoare cu compensare de temperatură

Robust - Dispozitive de montare durabile "potrivite pentru scop" și transductoare ATEX/IECEx Zona 2, FM Clasa I /Div 2

Domeniu de curgere ridicat - capacitate de măsurare la debite foarte mici

Măsurare bidirecțională a debitului

Mărimi de măsurare a debitului: debit volumetric de funcționare, debit volumetric standard conform ASTM 1250/TP25/4311, viteză de curgere, debit masic

HPI: gravitație API, densitate, densitate normalizată

detectarea interfeței: panta mărimilor fizice HPI

detectarea fluidelor: în conformitate cu tabelul de fluide

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1,0 % din citire ±0,005 m/s

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citire ±0,005 m/s

Timp de tranzit (funcții HPI)

repetabil: 1/(50 - fα) ±10-4 - t

absolut: 1/(5 - fα) ±10-4 - t

fα - frecvența traductorului

t - timpul total de tranzit, de exemplu, pentru traductoare cu frecvența transductorului M (fα = 1 MHz):

repetabil: 20 ns ±10-4 . t

absolut: 200 ns ±10-4 . t

Protecție împotriva exploziilor

Transmițător: ATEX/IECEx zona 2

Traductoare: ATEX/IECEx zona 2, FM clasa I /Div 2

Alimentare electrică:

100 ... 230 V C.A. / 50 ... 60 Hz

12 / 24 V DC

Ieșiri:

4 - 20 mA activ

4 - 20 mA HART activ / pasiv

impuls / frecvență / binar

Intrări:

Pt100 / Pt1000

4 - 20 mA activ / pasiv

binare

Comunicare digitală:

Modbus RTU/TCP

HART

Profibus PA

Foundation Fieldbus

Gama de diametre a conductelor: 6 mm ... 6500 mm

Interval de temperatură (perete țeavă) -40 °C ... +240 °C
