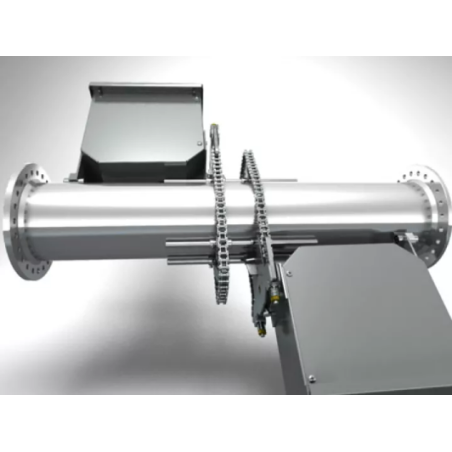

FLUXUS Cryo - LNG

Măsurarea neinvazivă a debitmetrului de GNL și a fluidelor criogenice

Timp de mulți ani, debitmetrele cu ultrasunete neinvazive unice ale FLEXIM au funcționat în diverse aplicații de GNL și alte aplicații criogenice la temperaturi de până la -200 °C: de la conducte de 3" în instalațiile de reducere a vârfurilor de sarcină până la conducte de 36" pentru descărcarea cisternelor în rezervoarele de depozitare.

Debitmetrele ultrasonice neinvazive oferă soluția ideală pentru toate cazurile în care este necesară măsurarea fiabilă și fără probleme a debitului de fluide criogenice. Cu gama sa imensă de măsurare, FLUXUS Cryo este ideal pentru a acoperi cele mai mari debite ale proceselor de încărcare/descărcare, precum și debitele foarte mici la pornirea sau oprirea liniilor.

Deoarece sistemul măsoară din exteriorul peretelui țevii, instalarea nu necesită tăierea țevilor sau lucrări ample la țevi. În plus, FLUXUS Cryo nu necesită practic nicio întreținere, nu provoacă nicio cădere de presiune și nu poate fi niciodată sursa unor potențiale scurgeri.

Datorită preciziei și fiabilității sale de neegalat, FLUXUS Cryo îndeplinește toate cerințele de monitorizare regulată, de control, precum și în scopuri SIS (sisteme instrumentale de siguranță). Diagnosticul contorului poate fi utilizat pentru a detecta începutul și sfârșitul fluxurilor de lichid criogenic în procesul de procesare pe loturi.

Caracteristicile debitmetrului: Contor de debit:

Măsurare extrem de precisă a debitului de GNL, etan lichid, aer lichid, azot și oxigen fără căderi de presiune

Extrem de fiabil:

- Fără întreținere. Fără piese în mișcare sau care vibrează

- Măsurători redundante cu fascicul dublu

Siguranță operațională:

- Fără garnituri, fără puncte de scurgere

Economic:

- Nu este necesară modificarea conductelor

- Instalare de către un singur om, fără a fi nevoie de echipamente de ridicare

- Nicio pierdere de presiune - nu există posibilitatea de apariție a unor scântei

Aplicații de modernizare:

Nu este necesară instalarea de conducte

Nu este necesar niciun dispozitiv de ridicare - indiferent de dimensiunea țevilor

FLUXUS Cryo poate fi montat în condiții de spațiu limitat, de exemplu, la brațele de încărcare FLNG

Instalarea se face în câteva ore, atunci când conducta nu este răcită

Sistemul de măsurare este complet integrat în izolație

Noi instalații:

Foarte eficiente din punct de vedere al costurilor - trebuie planificate doar conductele standard - FLUXUS Cryo se potrivește

Modificările de proiectare târzii nu sunt o problemă! Un singur tip de echipament se potrivește la multe dimensiuni de țevi

Fără pierderi de presiune și, prin urmare, fără pierderi de energie

Nu există riscul apariției de sclipiri

CAPEX semnificativ redus, în special pentru diametre mari

Instalare și asistență la nivel mondial de către FLEXIM

Canale de curgere: 1 ( opțional 2)

Cantități de măsurare: Debit volumic, debit masic, viteză de curgere

Mediu: Fluide criogenice (GNL, etan lichid, aer lichid, azot, oxigen și altele)

Intervalul vitezei de curgere: 0,01m/s ... 25 m/s

Precizia măsurătorilor: ±1,2% din citire, ±0,01 m/s (standard)

Precizia de măsurare: ±0,5% din citire, ±0,01 m/s (calibrare pe teren)

Repetabilitate: ±0,15% din citire, ±0,01 m/s

Temperatura mediului: -200°C ... +80°C

Temperatura de funcționare a emițătorului: -40°C ... +60°C

Intervalul diametrului țevilor: 70 mm până la 1000 mm

Grad de protecție

Transmițător: IP66, Traductoare: până la IP68

Clasificare disponibilă pentru zone periculoase (opțional): ATEX / IECEx Zona 1 / 2; FM Clasa I, Div. 1 / 2

Protocol de comunicație: HART, Modbus RTU/TCP, RS485, Profibus PA, Foundation Fieldbus

Interfață USB și Ethernet pentru comunicare disponibilă

Intrări:

În funcție de transmițător: Până la 4 intrări (temperatură Pt100/Pt1000), curent, tensiune, binar

Ieșiri:

În funcție de transmițător: Până la 4 ieșiri: (active/pasive) curent, tensiune, frecvență, binar, frecvență, binar
