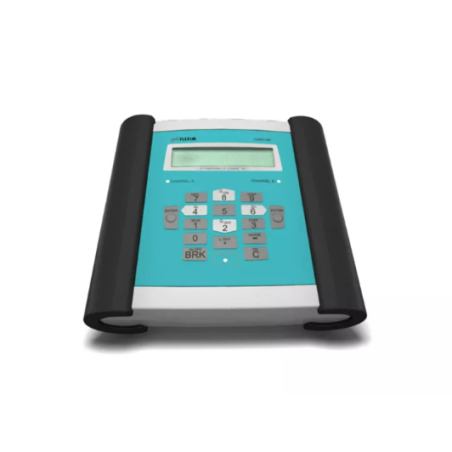

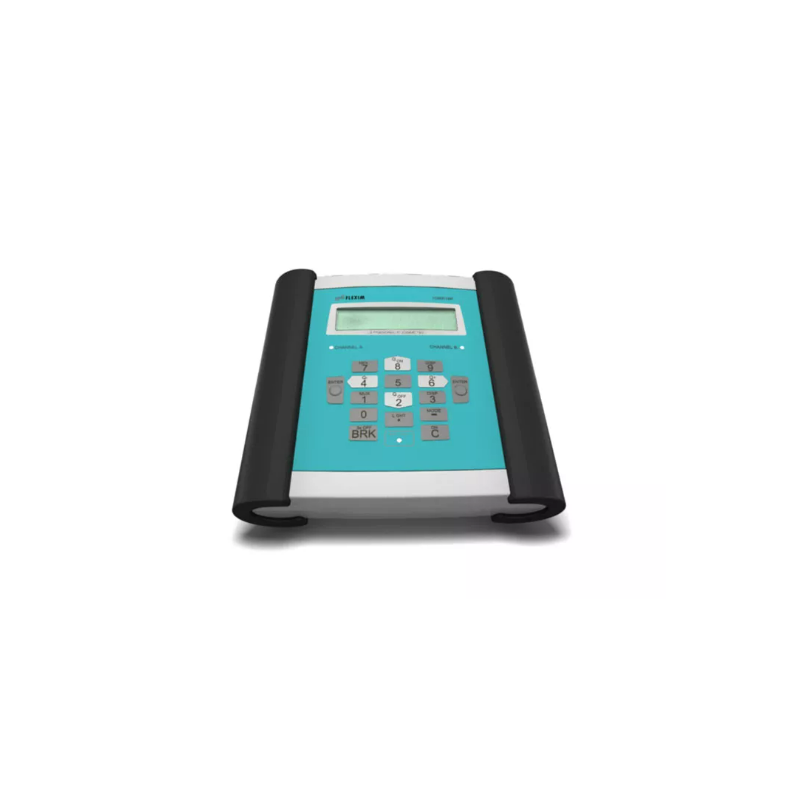

FLUXUS F601 Energy

Contorizare portabilă a energiei termice

Aparatul portabil FLUXUS F601 Energy este special conceput pentru măsurarea temporară a energiei termice pentru încălzire și răcire, toate măsurătorile - debitmetru, temperatură și calculator de energie termică - fiind cuprinse într-un singur dispozitiv și efectuate în conformitate cu standardul EN 1434 privind măsurarea energiei termice.

La fel ca toate sistemele de măsurare din seria FLUXUS, F601 Energy măsoară debitul volumetric în mod neinvaziv prin intermediul transductoarelor ultrasonice cu clemă. În același timp, sondele de temperatură monitorizează temperaturile la conductele de alimentare și de retur ale sistemului de încălzire sau de răcire. Pe baza diferenței de temperatură, precum și a debitului volumic măsurat și pe baza parametrilor fizici ai mediului (date privind entalpia lichidului stocate în contor), se calculează performanța de încălzire sau răcire.

În plus, FLUXUS F601 Energy este echipat cu două canale de măsurare pentru:

măsurarea simultană a două conducte, de exemplu, subcontorizarea apei reci și a apei calde într-o clădire, două răcitoare la centrala frigorifică etc.

Permite monitorizarea completă a unui chiller - apă rece și apă de condensare

să permită măsurători precise chiar și în locații care au foarte puțin parcurs în linie dreaptă - montarea dublă pe o singură conductă mediază perturbarea profilului.

Măsurare cu două canale pe toate conductele de alimentare și retur ale unui schimbător de căldură pentru o monitorizare completă a eficienței

Un avantaj important al FLUXUS F601 Energy constă în stabilitatea foarte mare a punctului zero și precizia de neegalat chiar și la debite foarte mici.

În cazul contorizării secundare este necesar să se capteze debitele foarte mici în timpul anotimpurilor fără vârfuri - cum ar fi livrarea de apă caldă către o clădire în lunile de vară - altfel acestea devin energie gratuită. Multe contoare au o derivă zero care este ascunsă de o setare de întrerupere zero, iar unele tehnologii de contorizare nu pot măsura vitezele mici asociate cu debitele de energie termică în afara vârfurilor de consum.

Un alt aspect important al F601 Energy este faptul că fiecare contor este calibrat din fabrică într-un laborator de calibrare a debitului acreditat ISO 17025 și trasabil NIST. Aceasta este o calibrare adevărată, nu un certificat al unui contor testat pe bancă, pe care alții l-ar putea furniza ca o certificare de precizie.

Un aspect critic și uneori neglijat al performanței combinate a contorului de energie termică este precizia temperaturii. Sondele de temperatură neegalate pot avea o incertitudine de 1°C în ceea ce privește precizia temperaturii. Pentru un sistem de apă răcită cu un delta T de 10°C, acest lucru poate reprezenta o incertitudine (eroare) de 10% în măsurarea energiei termice. RTD-urile FLEXIM sunt o pereche cu 4 fire potrivite cu o potrivire extrem de ridicată de 0,03 °C la 10°C (temperatura apei răcite). FLEXIM aderă, de asemenea, la standardul EN 1434 privind precizia temperaturii pentru întreaga gamă de măsurare a temperaturii.

Ca toate debitmetrele portabile FLEXIM, designul ergonomic al F601 Energy oferă o manevrare simplă și o ușurință maximă de utilizare. Bateria sa internă Li-Ion permite mai mult de 14 ore de măsurare autonomă. Algoritmi precum corecția ecourilor din pereții țevilor și a erorilor de poziționare a transductorului asigură o măsurare fiabilă și precisă chiar și în cele mai solicitante condiții de aplicare.

Dispozitivul de măsurare portabil ideal pentru sarcini complete de eficiență energetică (de exemplu, în conformitate cu DIN ISO 50001).

Măsurare neinvazivă pentru debite precise de energie termică bidirecțională

Ideal pentru diametre interioare ale conductelor cuprinse între DN6 și DN6000

Transmițător de debit portabil, ușor de utilizat, cu 2 canale de debit, intrări/ieșiri multiple și un înregistrator de date integrat cu interfață serială

Încărcarea automată a datelor de calibrare și detectarea traductorului reducând timpul de configurare și oferind rezultate precise și stabile pe termen lung

Baterie Li-Ion care asigură mai mult de 14 ore de funcționare a măsurătorilor

Tehnologie de prindere dovedită, transductoare rezistente la praf și umiditate

Sondă pentru măsurarea grosimii pereților disponibilă

QuickFix pentru montarea rapidă a transmițătorului de debit în condiții dificile

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1,0 % din citire ±0,005 m/s

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citire ±0,005 m/s

Repetabilitate: 0,15 % din citirea ±0,005 m/s

Intervalul vitezei de curgere: 0,01...25 m/s

Transmițător pentru zona Ex: numai în zonă sigură

Alimentare cu energie: Li-ION 7,2V/6,2Ah Timp de funcționare >25h

Traductoare disponibile: Undă Shear

pentru gama de dimensiuni ale țevilor: 6mm ... 6500mm

pentru gama de temperaturi: -40°C ... +200°C / WI: -200°C ... +630°C

Ieșiri:

2x 4-20mA pasiv

2x binare

Intrări:

Pt100/Pt1000
