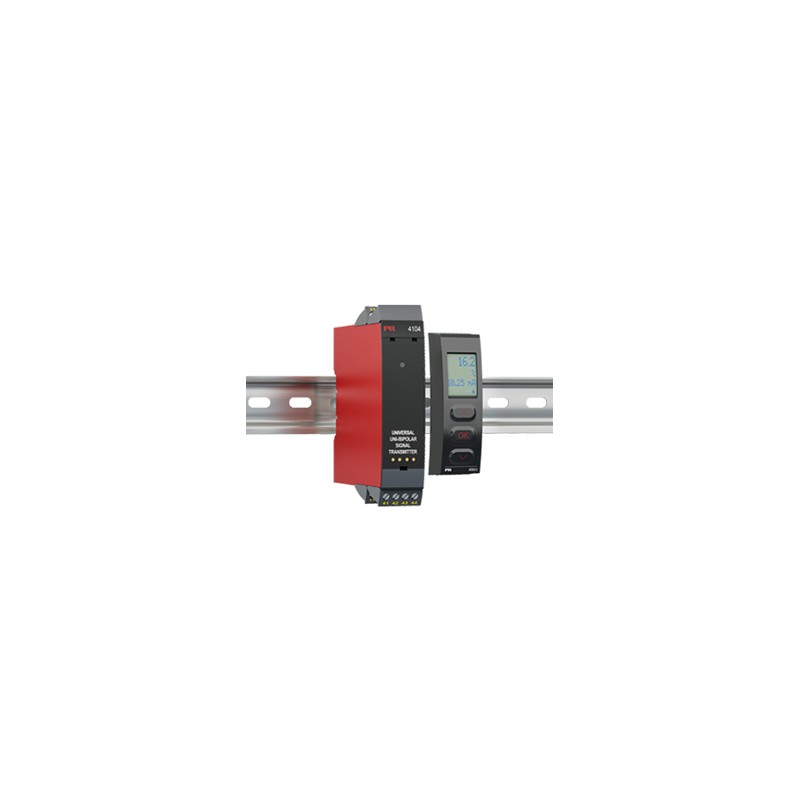

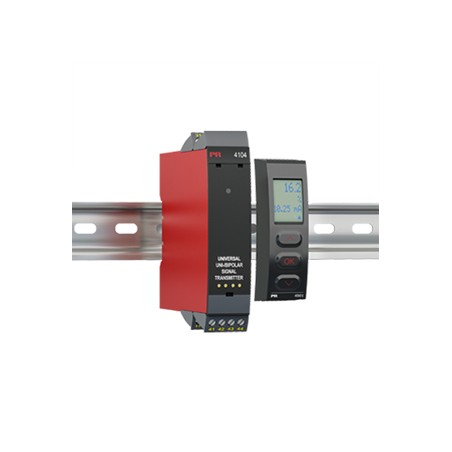

Transmitter universal de semnal uni-/bipolar 4104

Aplicație

Timp de răspuns rapid < 20 ms pentru măsurarea semnalelor produse de senzorii de cuplu, poziție, curent și accelerație.

I/O bipolar sau unipolar configurabil de utilizator înseamnă că 4104 este potrivit pentru aproape orice conversie de tensiune sau curent.

Sursa de excitație permite măsurarea transmițătoarelor cu două sau trei fire.

I/O activă sau pasivă face ca 4104 să fie perfect pentru buclele de curent de potrivire.

Convertește intrările bipolare înguste în ieșiri bipolare sau unipolare largi, de exemplu, intrare ±1 volt = ±10 volți sau ieșire 4...20 mA.

I/O selectabil direct sau invers face ca 4104 să fie potrivit pentru aplicații de control proporțional.

Funcția „curba în V” emite 100% – 0 – 100% când este prezent un semnal de intrare 0 – 100%.

Caracteristici tehnice

Cele mai recente tehnici analogice și digitale sunt utilizate pentru a obține acuratețe maximă și imunitate la interferențe.

Ieșirea curentă poate conduce până la 800 ohmi, cu un timp de răspuns reglabil de 0,0...60,0 secunde.

Stabilitate excepțională a sarcinii de ieșire mA de < 0,001% din span/100 Ohm.

Îndeplinește recomandările NAMUR NE21, asigurând o precizie ridicată în medii EMC dure.

Îndeplinește recomandările NAMUR NE43, permițând sistemului de control să detecteze cu ușurință o eroare a senzorului.

Fiecare unitate este testată la un nivel ridicat de izolare galvanică de 2,3 kVAC, cu 3 porturi.

Raport excelent semnal/zgomot de > 60 dB.

Montare/instalare/programare

Consumul de energie foarte scăzut înseamnă că unitățile pot fi montate una lângă alta fără spațiu de aer – chiar și la o temperatură ambientală de 60°C.

Aprobat pentru aplicații marine.

Configurarea, monitorizarea, calibrarea procesului în 2 puncte și multe altele sunt realizate folosind seria 4500 de afișaje detașabile de la PR.

Toată programarea poate fi protejată prin parolă.
