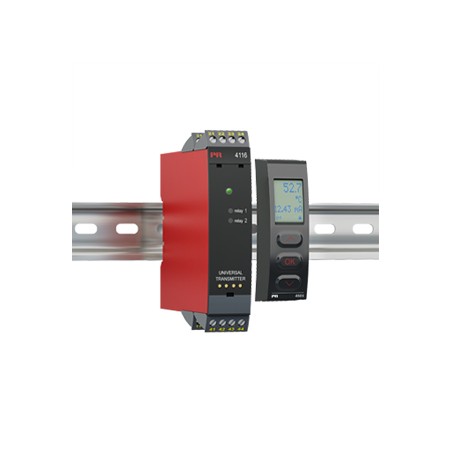

Transmitter universal 4116

Aplicație

Măsurare liniarizată, electronică a temperaturii cu senzor RTD sau TC.

Conversia variației rezistenței liniare într-un semnal analog de curent/tensiune standard, adică de la solenoizi și supape fluture sau mișcări liniare cu potențiometru atașat.

Alimentare și izolator de semnal pentru transmițătoare cu 2 fire.

Controlul procesului cu 2 perechi de contacte releu fără potențial și ieșire analogică.

Separarea galvanică a semnalelor analogice și măsurarea semnalelor plutitoare.

4116 este proiectat conform cerințelor stricte de siguranță și, prin urmare, este potrivit pentru aplicare în instalații SIL 2.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

Când 4116 este utilizat în combinație cu seria de afișaje PR 4500, toți parametrii operaționali pot fi modificați pentru a se potrivi oricărei aplicații. Deoarece 4116 este proiectat cu comutatoare hardware electronice, nu este necesar să deschideți dispozitivul pentru setarea comutatoarelor DIP.

Un LED frontal verde/roșu indică funcționarea normală și funcționarea defectuoasă. Un LED galben este aprins pentru fiecare releu de ieșire activ.

Verificarea continuă a datelor vitale stocate din motive de siguranță.

4 porturi 2,3 kVAC izolare galvanică.

Montare/instalare/programare

Consumul de energie foarte scăzut înseamnă că unitățile pot fi montate una lângă alta fără spațiu de aer – chiar și la o temperatură ambientală de 60°C.

Configurarea, monitorizarea, calibrarea procesului în 2 puncte și multe altele sunt realizate folosind seria 4500 de afișaje detașabile de la PR.

Toată programarea poate fi protejată prin parolă.
