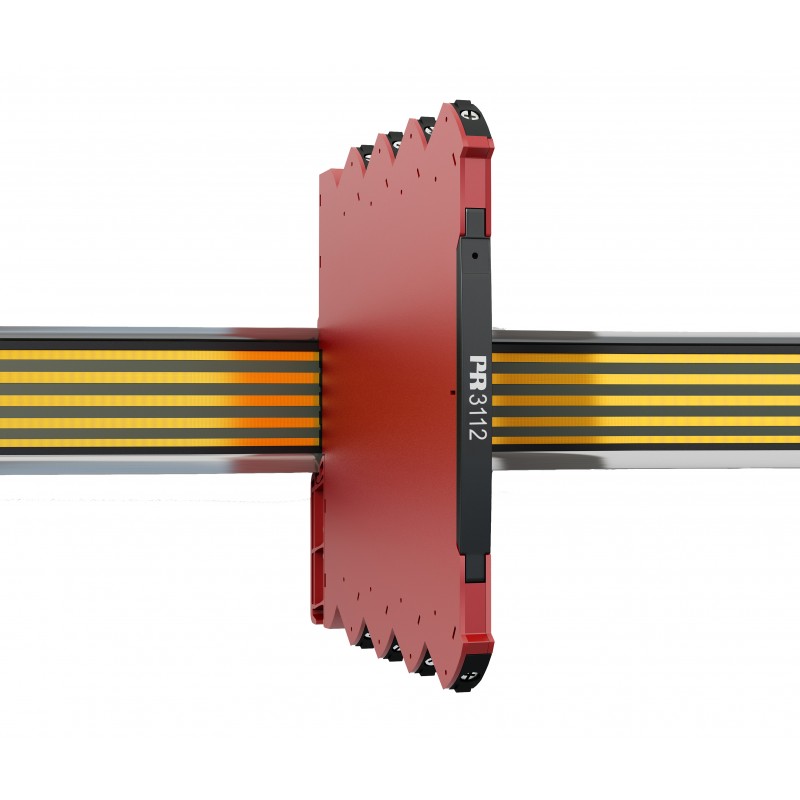

Convertor Pt100 - izolat 3112

Aplicație

Convertorul de temperatură 3112 măsoară un senzor de temperatură Pt100 standard cu 2, 3 sau 4 fire și oferă o ieșire izolată de tensiune sau curent analogic.

Izolarea ridicată cu 3 porturi asigură suprimarea supratensiunii și protejează sistemul de control de tranzitorii și zgomot.

3112 poate fi montat în zona sigură sau în zonele Zona 2 / Divizia 2.

Aprobat pentru aplicații marine.

Caracteristici tehnice

Alimentat flexibil de 24 VDC (±30%) prin șina de alimentare sau conectori.

Timp de răspuns rapid < 30 ms cu detectarea simultană a erorilor senzorului atunci când este selectat.

Timp de răspuns selectabil de 300 ms atunci când este necesară reducerea semnalului.

Precizie excelentă de conversie în toate intervalele disponibile, mai bună de 0,05% din interval.

Respectând recomandările NAMUR NE21, 3112 oferă performanțe de măsurare de top în medii EMC dure.

Dispozitivul îndeplinește standardul NAMUR NE43 care definește valorile de ieșire în afara intervalului și erorile senzorului.

Un LED verde vizibil indică starea de funcționare a unității și a senzorului de intrare.

Toate bornele sunt protejate împotriva supratensiunii și erorilor de polaritate.

Izolație galvanică ridicată de 2,5 kVAC.

Raport excelent semnal/zgomot > 60 dB.

Montare/instalare/programare

Setări DIP selectabile pentru configurarea ușoară a peste 1000 de intervale de măsurare calibrate din fabrică.

Carcasa îngustă de 6 mm permite montarea a până la 165 de unități pe metru de șină DIN, fără niciun spațiu de aer între unități.

Domeniu larg de temperatură ambientală de -25...+70°C.
