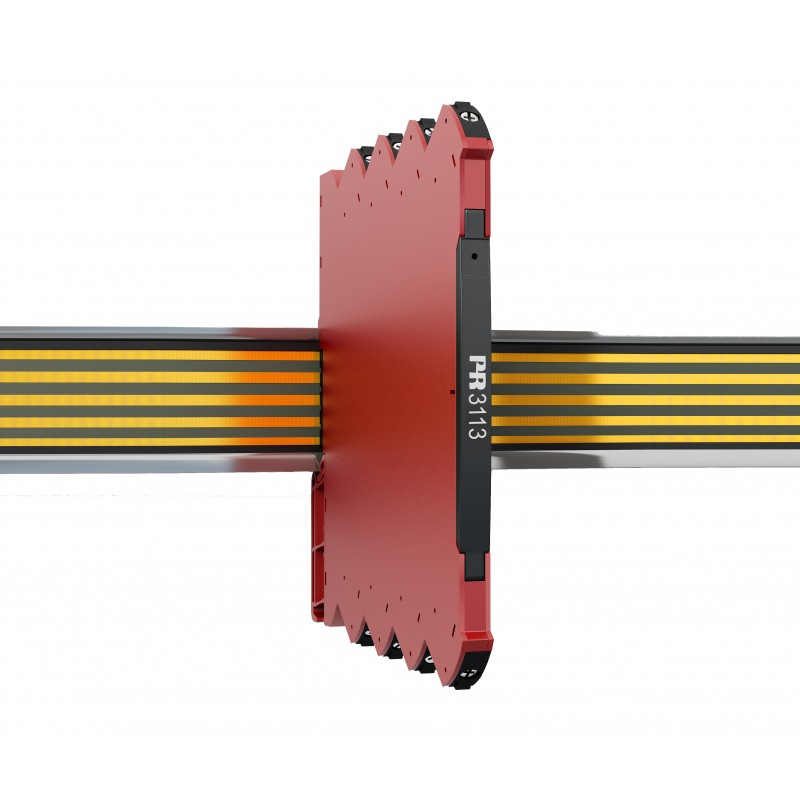

Convertor de temperatura HART 7 - izolat 3113

Aplicație

Convertorul de temperatură 3113 măsoară un senzor de temperatură standard Pt100, TC J și K și oferă un curent analog activ izolat și ieșire de semnal HART.

Izolarea ridicată cu 3 porturi asigură suprimarea supratensiunii și protejează sistemul de control de tranzitorii și zgomot.

3113 poate fi montat în zona sigură sau în zonele Zona 2 / Divizia 2.

Aprobat pentru aplicații marine.

Caracteristici tehnice

Alimentat flexibil de 24 VDC (±30%) prin șina de alimentare sau conectori.

Un timp de răspuns rapid de 60 ms cu detectarea simultană a erorilor senzorului atunci când este selectat.

CJC intern/extern selectabil.

Precizie excelentă de conversie în toate intervalele disponibile, mai bună de 0,05% din interval.

Îndeplinesc recomandările NAMUR NE21, 3113 oferă performanțe de măsurare de top în medii EMC dure.

Dispozitivul îndeplinește standardul NAMUR NE43 care definește valorile de ieșire în afara intervalului și erorile senzorului.

Un LED verde vizibil indică starea de funcționare a unității și a senzorului de intrare.

Toate bornele sunt protejate împotriva supratensiunii și erorilor de polaritate.

Izolație galvanică ridicată de 2,5 kVAC.

Raport excelent semnal/zgomot > 60 dB.

Montare/instalare/programare

Modul HART selectabil cu protocolul de revizuire HART 7 permite programarea extinsă a dispozitivului.

Modul DIP selectabil pentru configurarea ușoară a peste 1000 de intervale de măsurare calibrate din fabrică cu caracteristica HART numai pentru citire.

Modul HART selectabil pentru a activa capacitatea HART de citire-scriere completă.

Carcasa îngustă de 6 mm permite montarea a până la 165 de unități pe metru de șină DIN, fără niciun spațiu de aer între unități.

Domeniu larg de temperatură ambientală de -25...+70°C.
