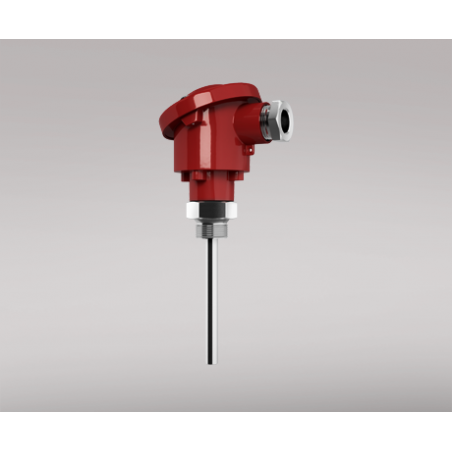

Senzor de temperatura Pt100 7400

Aplicație

Măsurarea temperaturii în sisteme industriale, de ex. în industria alimentară, chimică și farmaceutică, centrale frigorifice, termoficare, centrale electrice, rafinării și nave.

Măsurarea temperaturii în gaz și medii plutitoare.

Caracteristici tehnice

7400 vine cu o inserție fixă ​​de măsurare.

Elementul senzor este un rezistor de platină cu peliculă subțire - Pt100 - tăiat la un laborator pentru a respecta valorile de rezistență ale standardului IEC 60751, clasa A. Avantajul unui element de film subțire este un timp de reacție ultra scurt. Elementul Pt100 este izolat electric de tubul de protecție și capul terminalului.

Tubul de protecție este Ø 9 x 1 mm din oțel inoxidabil, rezistent la acizi W nr. 1.4571 / AISI 316TI, umplut cu pulbere de oxid de aluminiu. Un niplu cu filet RG de 1/2” este sudat pe tubul de protecție cu o folie de ambalare de Ø 30 și deschidere 30.

Capul terminalului este o carcasă standard DIN 43729 forma B produsă din metal aliaj ușor, protejată împotriva coroziunii prin lacuire industrială puternică.

Senzorul este disponibil cu sau fără extensie de răcire pentru a menține capul terminalului departe de suprafețele izolate.

Conexiune electrica

Fiecare senzor este livrat cu o conexiune cu trei fire care permite compensarea cablului la elementul senzor.

Opțiune

Senzorul Pt100 tip 7400 este disponibil cu o priză ceramică încorporată (art. nr. 7423) sau cu un transmițător programabil cu 2 fire încorporat atât pentru standard, cât și pentru I.S. instalatii.
